zkratka: | Rp | R |
označení: | DIN 3858-Rp-1/2 | DIN 3858-R-1/2 |

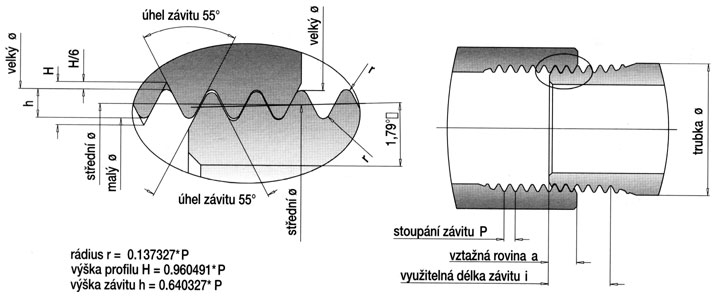

typ závitu: | vnitřní závit válcový | vnější závit kuželový (kužel 1:16) |
použití: | trubkový závit, pro trubková šroubení, s těsnícím prostředkem těsnící v závitu |
vnější závit | vnitřní závit | počet chodů |
P | h | vnější ø | střední ø | malý ø | a | i | ||
R | RP | ||||||||||
R | 1/8" | Rp | 1/8" | 28 | 0,907 | 0,581 | 9,728 | 9,147 | 8,566 | 3,0 | 5,5 |
R | 1/4" | Rp | 1/4" | 19 | 1,337 | 0,856 | 13,157 | 12,301 | 11,445 | 4,5 | 8,2 |
R | 3/8" | Rp | 3/8" | 19 | 1,337 | 0,856 | 16,662 | 15,806 | 14,950 | 4,5 | 8,2 |
R | 1/2" | Rp | 1/2" | 14 | 1,814 | 1,162 | 20,955 | 19,793 | 18,631 | 5,0 |
10,0 |
R | 3/4" | Rp | 3/4" | 14 | 1,814 | 1,162 | 26,441 | 25,279 | 24,117 | 6,0 | 11,0 |
R | 1" | Rp | 1" | 11 | 2,309 | 1,479 | 33,249 | 31,770 | 30,291 | 7,0 | 13,4 |
R | 1 1/4" | Rp | 1 1/4" | 11 | 2,309 | 1,479 | 41,910 | 40,431 | 38,952 | 7,5 | 13,9 |
R | 1 1/2" | Rp | 1 1/2" | 11 | 2,309 | 1,479 | 47,803 | 46,324 | 44,845 | 7,5 | 13,9 |
